안녕하세요! 올드아재입니다. 저번주 주말에 처제하고 조카들이 와서 신나게 스위치를 하며 같이 놀고 있는데 스위치한대가 배터리가 없어서 충전을 했는데 몇 시간이 지나도록 충전이 안 되는 현상이 일어났습니다. 다행히 스위치가 두대라서 다른 한대로 놀기는 했는데 충전이 안 되는 스위치가 자꾸 눈에 밟힙니다.
증상
전원 버튼을 누르면 닌텐도 로고가 뜨면서 배터리표시가 잠깐 나타났다가 전원이 꺼져버리는 현상입니다.물론 배터리가 없을 때 나타나는 정상적인 현상입니다. 문제는 충전을 하루종일 했는데도 같은 현상이 지속된다는 것입니다. 인터넷에 증상을 찾아보며 별짓을 다해봤지만 역시 증상은 똑같았습니다. 일반적으로 스위치가 방전되어 전원이 켜지지 않을 때 가장 많이 사용하는 방법이 전원버튼을 15초 정도 길게 계속 누르고 있다가 다시 전원버튼을 눌러서 해결하는 방법이 가장 많았지만 역시 저는 그 방법이 통하지 않았습니다. 물론 이것 외에도 인터넷에 올라와 있는 방법은 모조리 시도해 봤지만 역시 소용없습니다.
혹시나 해서 테스트로 전원이 들어가나 한번 테스트해 보았습니다.
머지? 충전을 할려고 꽂았는데 테스트 시의 전원이 꺼져 버립니다. 어라? 이거 쇼트현상처럼 보이는데.... 그래서 다른 정상적인 스위치로 한 번 더 테스트해 보았습니다.
역시 정상인것은 제대로 표기가 됩니다. 이쯤 되면 C단자가 불량이 확실해 보입니다. C단자 구매가 필요합니다.

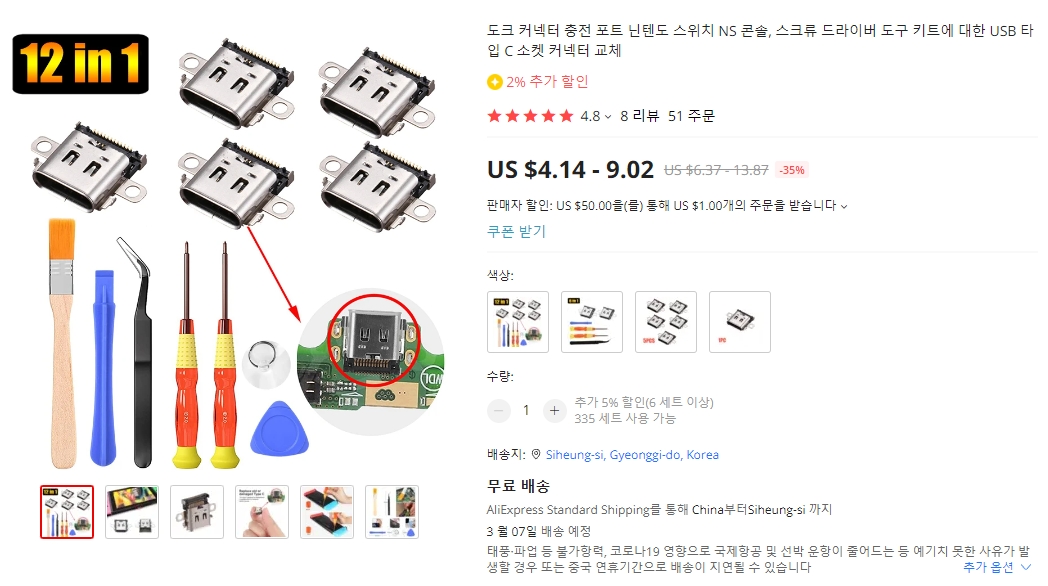

알리익스프레스에서 검색해보니 다행히 C단자는 비싸지 않았습니다. 저는 그냥 5개 들어있는 것으로 구매를 했습니다. 스위치가 두대니까 나중을 위해서?? 물건은 3월 7일까지 배송이 온다고 하니 우선 유튜브에서 교체 영상을 찾아봅니다.

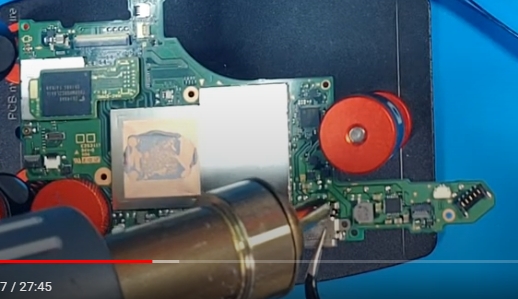

그런데..... 이거 제가 생각했던 작업에서 예상을 훌쩍 뛰어 넘습니다. 열풍기까지 있어야 된다니.... 그냥 단자만 빼고 넣는 것으로만 생각했는데 어째 판이 점점 커지기 시작합니다. 머 어차피 고치기로 맘먹었으니 우선 스위치를 분해 보기로 합니다.

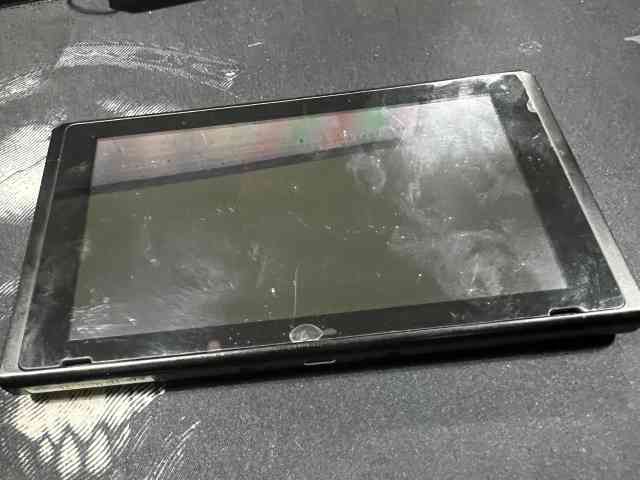

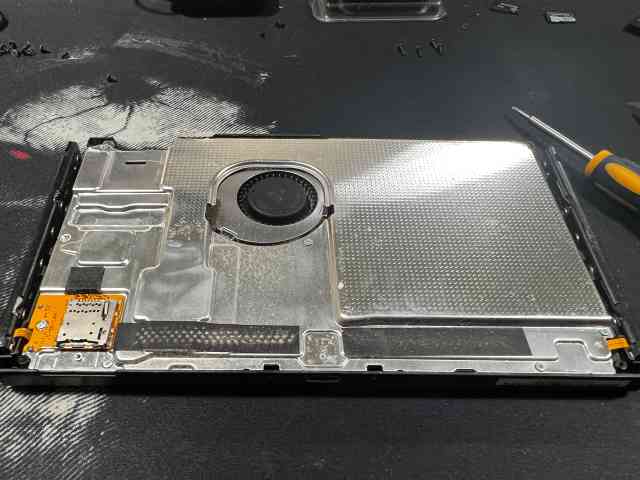

분해는 공구만 있으면 별 어려움 없이 분해할수 있습니다.

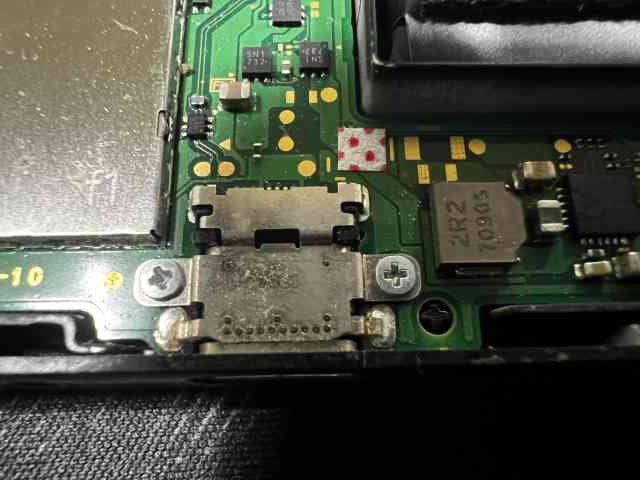

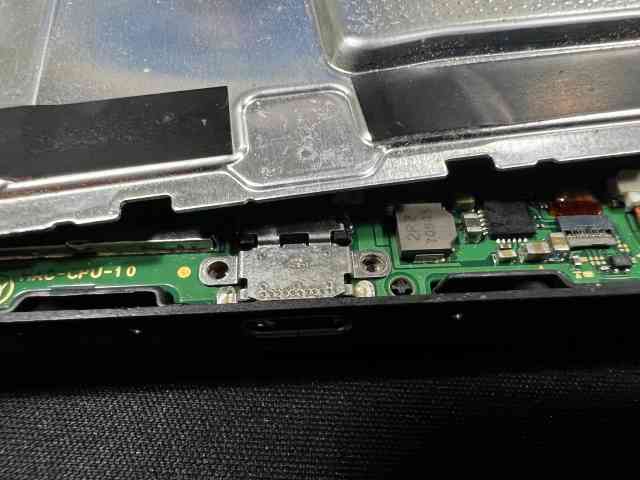

전원부입니다. 전 처음에 저 나사 두개만 풀고 교체식으로 교환만 하면 되는 줄로 쉽게 생각했었는데 아니었네요!

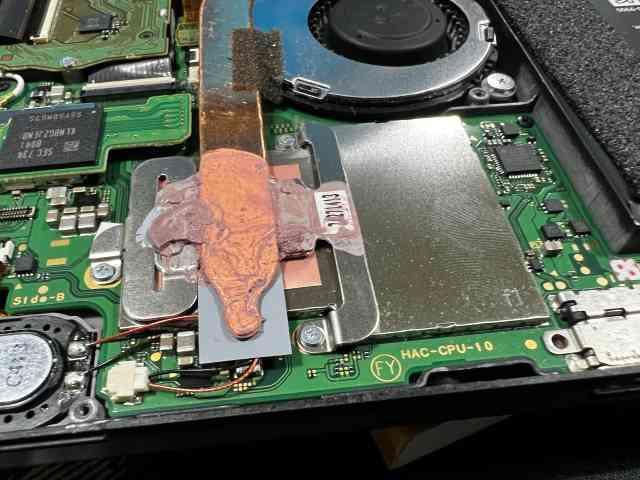

히트싱크 쪽은 써멀이 말라 있습니다. 그야 스위치 정발로 처음 나온 날 구입을 한 녀석이니 6년 정도 시간이 지난 것 같습니다. 전워부를 떼어내기 전에 전원부 안쪽을 한번 살펴보기로 합니다.
자가치료??

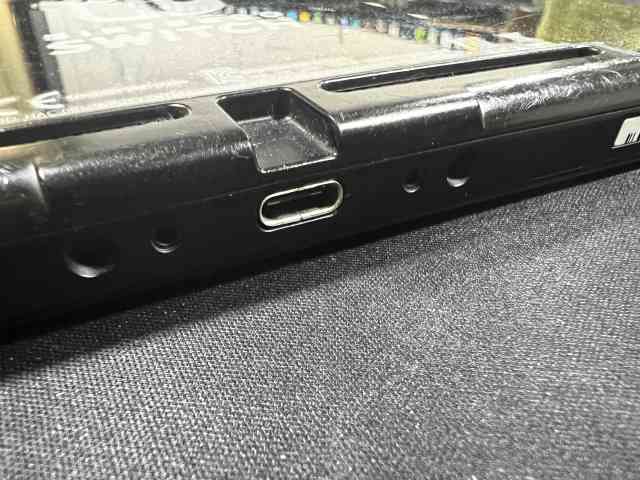

전원부 쪽 고장이 확실한 건 맞는데 처음엔 C단자라 머 크게 고장이 나지는 않을 것 같지 않아서 별 신경을 싸지 않았지만 그래도 한번 보기로 합니다. 이제 노안이라 맨눈으로 직접 보는 데는 한계가 있네요. ㅜㅜ 플래시와 핸드폰카메라를 사용해 최대한 당겨서 살펴보았습니다.

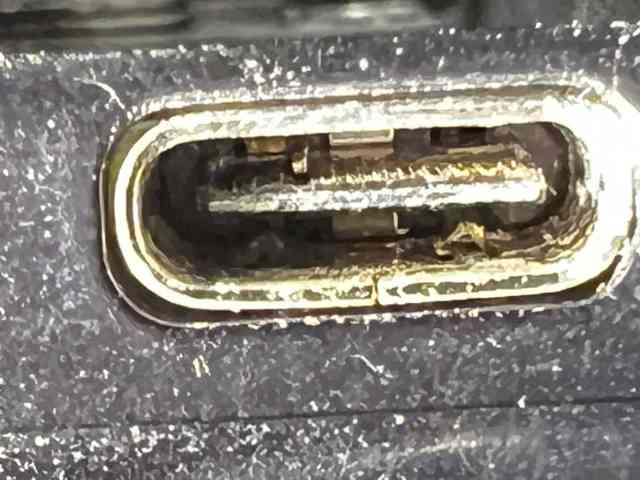

자세히 보니 왼쪽위쪽에 있는 핀하나가 이상하게 보입니다. 아무래도 핀하나가 구부러진 것 같습니다. 6년이란 시간 속에서 충전을 했으니 어쩌면 당연할지도 모르겠네요! 그런데 혹시 저 핀만 살짝 잘 핀다면? 어쩌면 고쳐지지 않을까라는 헛된 희망을 품기 시작합니다. 그래서 핀셋으로 조심조심 천천히 핀을 폈는데?

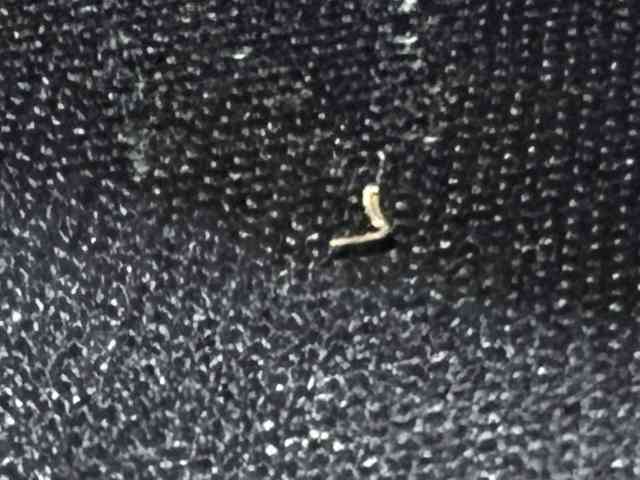

ㅋㅋㅋㅋ 역시 헛된 꿈이었습니다. 그런데 이 핀하나 없다고 충전이 안될까? 되지 않을까? 혹시나 하는 마음에 충전을 한번 해보기로 합니다.
머지? ㅎㅎㅎㅎ 충전이 됩니다. 꺼지지도 않고 잘 됩니다. 아까 꺾인 핀 때문에 쑈트가 난 것 같습니다. 그 핀이 떨어져 버리는 바람에 이제 충전이 제대로 되고 있습니다. ㅋㅋㅋㅋ 아.. 그럼 난 이제 까지 머 한 거지? 그냥 처음부터 분해도 하지 말고 핀만 제거했으면 됐을 텐데.... 아무렴 고쳤으면 된 겁니다. 이제 다시 조립을 해줍니다.

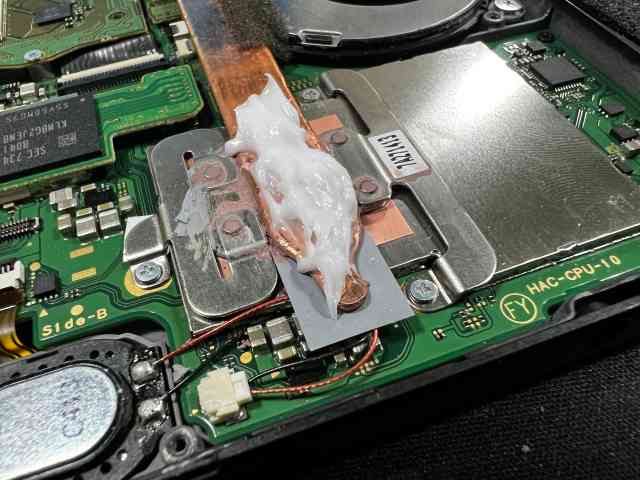

써멀이 말랐으니 다시 넉넉히 발라주고 뚜껑을 덮고 조립을 해줍니다.

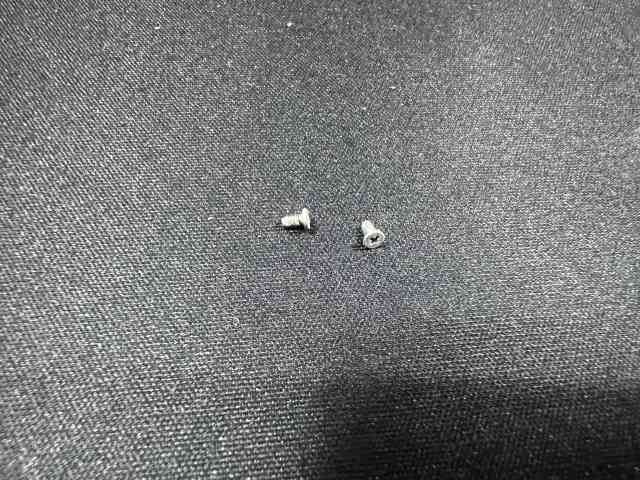

그런데 이 나사 2개는 머지? 분명 다 잘 조립했는데.....

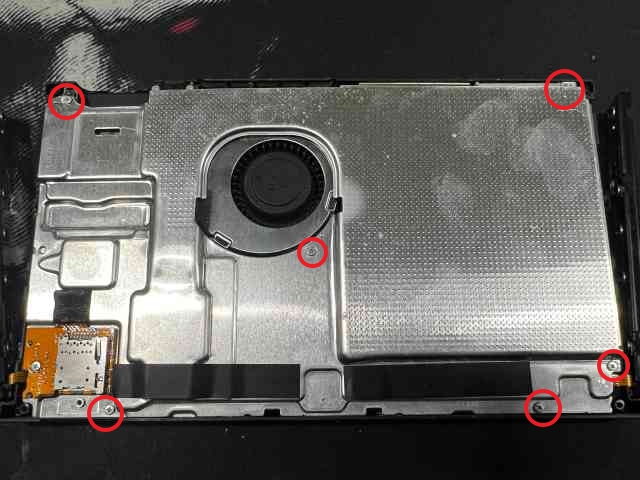

6군데 전부 잘 조였는데 어디에서 빠진 거지? 아무리 찾아봐도 빈틈이 보이지 않습니다. 혹시나 하고 전 사진을 찾아보았는데...
단자 교체한다고 C단자 전원부에서 나사 2개를 빼냈던 겁니다.
다시 열어보니 맞네요! ㅡ,.,ㅡ 일을 사서 합니다. 제 주특기입니다.

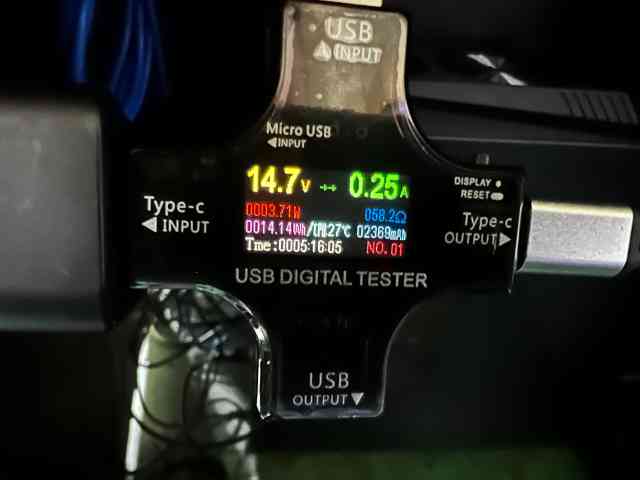

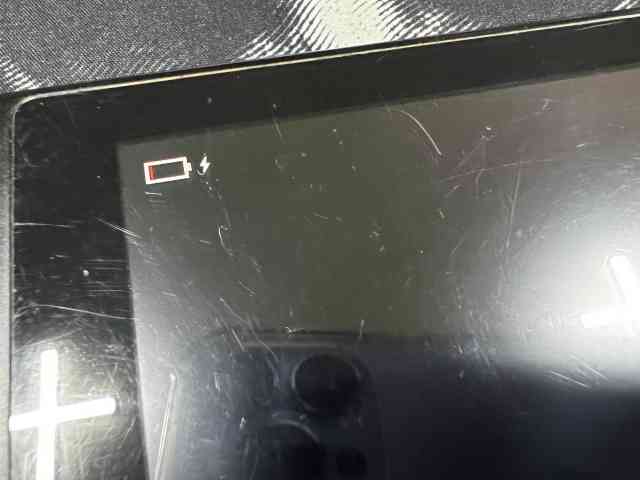

다시 조립하고 전원을 넣어보니 충전표시가 이쁘게 뜹니다. 혹시 고속충전이 망가진 걸까? 혹시나 하고 고속으로 테스트해 보니
고속도 잘 됩니다. 허튼짓은 했지만 C단자는 이제 교체를 하지 않아도 될 듯싶습니다.

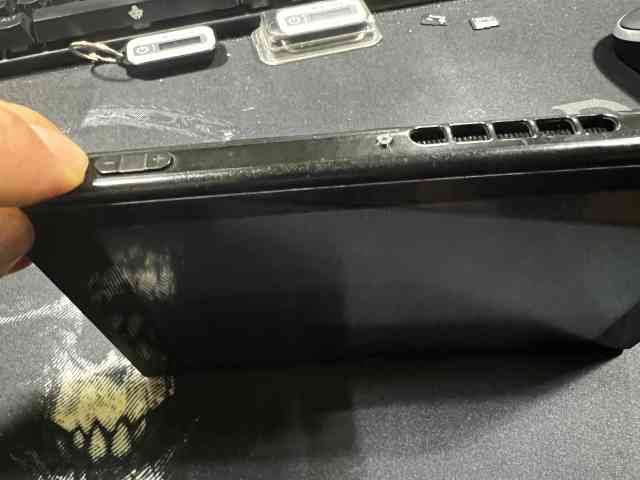

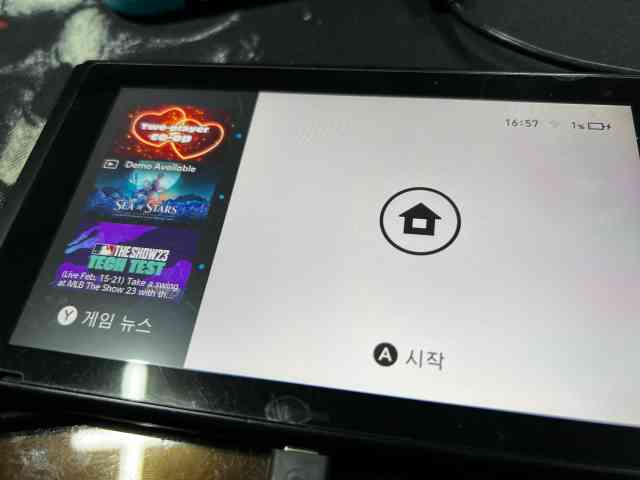

조금 있으니 충전이 좀 됐는지 정상적으로 스스로 부팅이 됐습니다. 비록 알리에서 단자를 구매를 했지만 머 나중에 쓰면 되니 걱정할 건 없습니다. 단자교체후기 보니 교체하다가 패턴 망가져서 본체 날려 먹은 분들도 몇 분 보이네요!! 여러분도 되도록이면 교체작업은 전문가에게 보내서 수리하시길 바랍니다. 돈 조금 아끼려다가 본체까지 바이바이 할 수 있으니 안전하게 수리하세요! 저같이 그냥 핀하나쯤 휘어진 분들은 한 번씩 따라 해 보셔도 되지만 단 책임은 못 집니다.!^^ 감사합니다.
